目前多核已经越来越普遍的使用，Linux对NUMA架构的支持也越来越完善。对于内存管理、多处理的负载均衡调度等进行了大量的优化工作。

NUMA相关的几个概念有Node、Socket、Core 以及 Thread。

1. Socket是一个物理上的概念，指的是主板上的cpu插槽。
2. Node是一个逻辑上的概念，对应于socket。
3. Core就是一个物理cpu,一个独立的硬件执行单元。
4. Thread就是超线程的概念，是一个逻辑cpu，共享core上的执行单元。

1. 查看主机Node

下面将结合自己机器来看下NUMA架构下的CPU拓扑关系。
NUMA使用node来管理cpu和内存。

ls /sys/devices/system/node/node

在自己环境上查询只有一个node；所以只能看到node0；

[root@domain ~]# ls /sys/devices/system/node/
has_cpu  has_memory  has_normal_memory  node0  online  possible  power  uevent

2. 查看主机Socket

Socket的信息可以通过/proc/cpuinfo查看，里面的physical id标示的就是socket号。

cat /proc/cpuinfo | grep "physical id" | sort -u
cat /proc/cpuinfo | grep "physical id" | sort -u | wc -l

可以看到机器上面有两个socket，编号分别为0和1，原作者机器上一个node对应于一个scoket。

下面是我自己机器上查询的结果：一个node对应2个socket？

[root@domain ~]# cat /proc/cpuinfo | grep "physical id" | sort -u
physical id	: 0
physical id	: 1
[root@domain ~]# lscpu
Architecture:          x86_64
CPU op-mode(s):        32-bit, 64-bit
Byte Order:            Little Endian
CPU(s):                4
On-line CPU(s) list:   0-3
Thread(s) per core:    2
Core(s) per socket:    1
座：                 2
NUMA 节点：         1
厂商 ID：           GenuineIntel
CPU 系列：          6
型号：              58
型号名称：        Intel Xeon E3-12xx v2 (Ivy Bridge)
步进：              9
CPU MHz：             2099.998
BogoMIPS：            4199.99
超管理器厂商：  KVM
虚拟化类型：     完全
L1d 缓存：          32K
L1i 缓存：          32K
L2 缓存：           4096K
L3 缓存：           16384K
NUMA 节点0 CPU：    0-3

3 查看每个Node的cpu

ls /sys/devices/system/node/node0/cpu

Node0上共有20个cpu，编号为cpu0_cpu9，cpu20cpu29

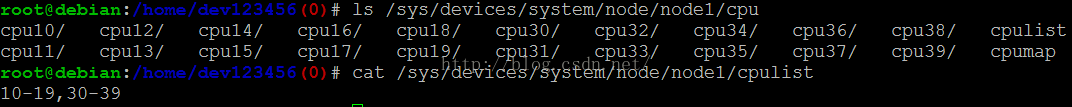

ls /sys/devices/system/node/node1/cpu

Node1上共有20个cpu，编号为cpu10_{cpu19，cpu30}cpu39

下面是我自己电脑的上的，查询结构。

[root@domain ~]# ls /sys/devices/system/node/node0/cpu
cpu0/    cpu1/    cpu2/    cpu3/    cpulist  cpumap

4. 查看主机Core信息

下面看下core的信息，core也是通过/proc/cpuinfo查看，其中和core相关的信息有：

core id	此cpu在所在core中的编号
cpu cores	一个socket上面有多少个core

作者的机器上每个socket上面有10个core

cat /proc/cpuinfo | grep "cpu cores" | sort -u

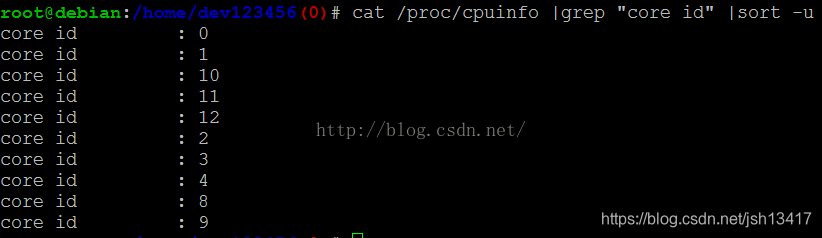

cat /proc/cpuinfo | grep "core id" | sort -u

上面的信息可知每个Node上面有20个cpu，10个core，则每个core里面有两个cpu，也就是Thread的概念。

我自己的虚拟机上显示如下：

[root@domain ~]# cat /proc/cpuinfo | grep "cpu cores" | sort -u
cpu cores	: 1
[root@domain ~]# cat /proc/cpuinfo | grep "core id" | sort -u
core id		: 0
root@domain ~]# cat /proc/cpuinfo | grep "core id"
core id		: 0
core id		: 0
core id		: 0
core id		: 0

5. 查看主机Thread

下面来看下thread的信息，cat /proc/cpuinfo可以看到每个thread，也就是每个逻辑cpu的详细信息。

cat /proc/cpuinfo

上面是cpu0的详细信息,红色框中是相关的几条信息。
physical id为0表示此cpu在socket0也就是node0上面
cpu cores为10表示此node上面有10个core
core id为0表示此cpu在node0的core0上面
siblings为20表示此cpu0在core0里面的兄弟逻辑cpu为cpu20

6. CPU拓扑结构

到目前为止我们知道了cpu0和cpu20是node0上的core0里面的两个兄弟逻辑cpu，按照intel的组织架构，这两个cpu是应该共享L1 cache和L2 cache的。L1 cache又分为数据cache和指令cache。

CPU0的cache信息如上图所示，index0对应的是L1 Data Cache，index1对应的是L1 Instruction Cache，index2对应的是L2 Cache，index3对应的是L3 Cache。

L1 Data Cache的大小为32k字节，共享此cache的cpu有cpu0和cpu20。

L1 Instruction Cache的大小为32k字节，共享此cache的cpu有cpu0和cpu20。

L2 Cache的大小为256k字节，共享此cache的cpu有cpu0和cpu20。

L3 Cache的大小为25600K字节，共享此cache的cpu有cpu0_cpu9和cpu20cpu29，即node0上的所有cpu。

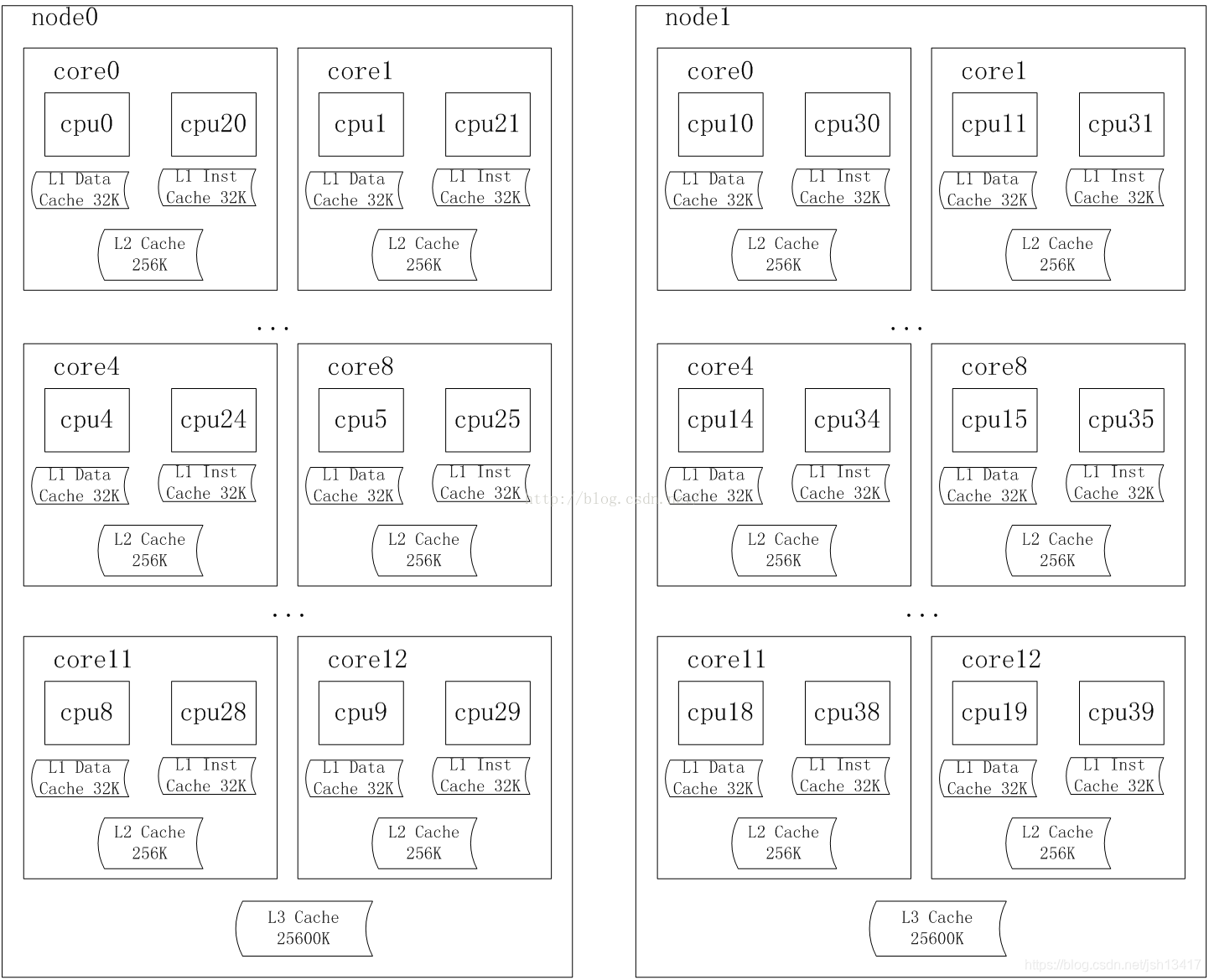

遍历所有的cpu信息，可知cpu的拓扑架构如下所示：

上面的CPU拓扑架构图还不完整，每个node都有一个对应的本地内存。假设node0的本地内存标记为mem0，node1的本地内存标记为mem1。mem0对于node0就是本地内存，mem1对于node0就是远端内存；反之对于mem1亦有类似关系。

访问本地内存的速度要快于访问远端内存的速度。访问速度与node的距离有关系，node间的距离我们称为node distance。

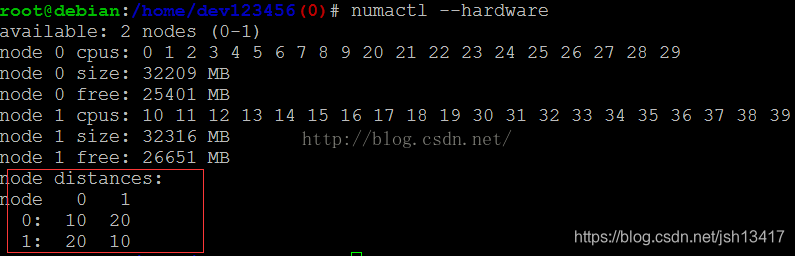

Node0的本地内存大小为32209MB，Node1的本地内存大小为32316MB。Node0到本地内存的distance为10，到node1的内存distance距离为20；Node1到本地内存的distance为10，到node0的内存distance距离为20。
