名称：体脂秤（压力传感器和HX711）设计Verilog代码Quartus仿真（文末获取）

软件：Quartus

语言：Verilog

代码功能：

基于FPGA的体脂秤设计（压力传感器和HX711）

研究思路和方法：

整体方案基于BMI法计算得出体脂。相比于传统的四电极方法，由于使用者要赤脚并且双脚同时站在四个电极上，由于使用者用餐前后身体内水分会有变化，从而导致导电性有所差异，会导致体脂测量出现误差，出现同一天内，测量结果不一致的情况，且考虑到赤脚测量带来局限性，不能更方便的随时随地检测，本设计决定将国际通用被认可的BMI 值计算公式写入设计，可以得到具有参考价值的身体健康指数。

本设计采用FPGA作为主控芯片；利用四片 50kg 量程的传感器串接成 200kg 量程的压力传感器与一片 HX711 芯片组成人体体重测量模块；使用矩阵键盘实现按键输入身高以及控制模式切换的功能；采用LCD1602显示模块显示相应的体重以及体脂等数据；使用EEPROM储存之前所测的体重以及体脂数据。

代码讲解：

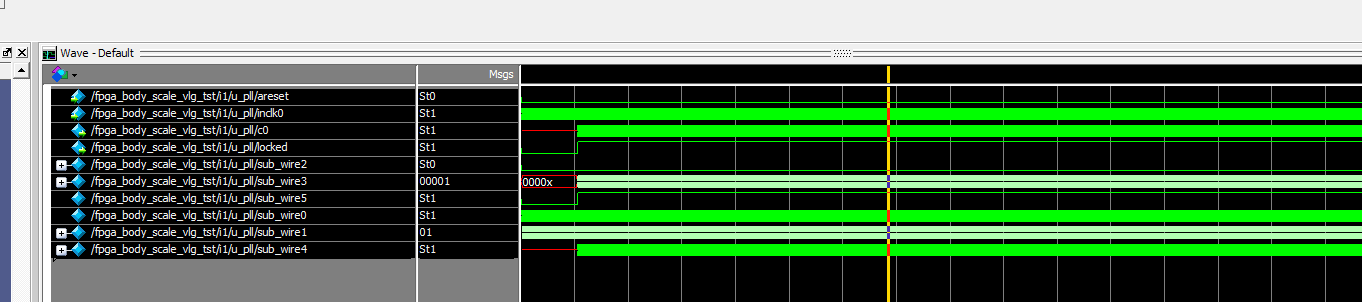

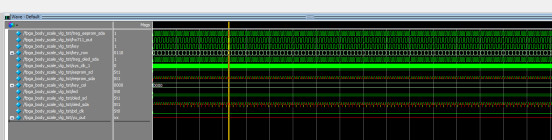

体脂秤（压力传感器和HX711）设计Verilog代码Quartus仿真

通过hx711测人体体重，矩阵键盘设置身高，按下按键15确定，计算得出体脂

按下按键12体重秤清零

按下按键13进行体重储存，按下按键14读出上次的体重数据

清单：

FPGA最小系统

4个50kg压力传感器

HX711模块

OLED

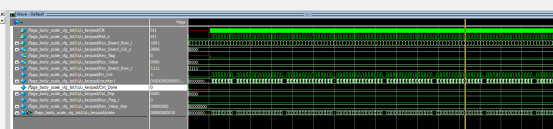

矩阵键盘

EEPROM

顶层模块

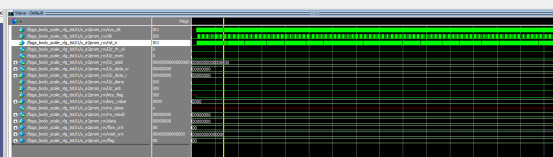

e2prom_rw模块

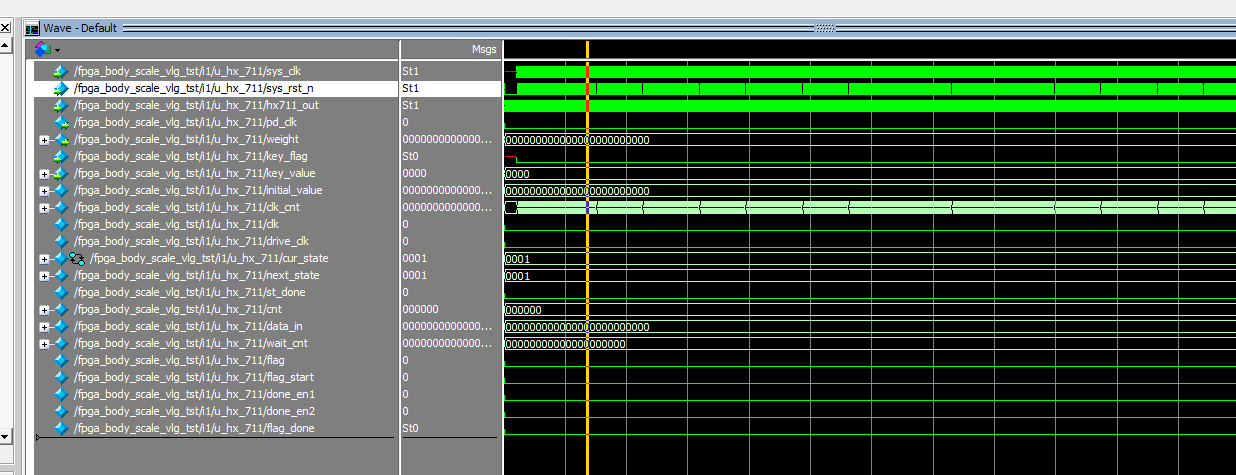

hx_711模块

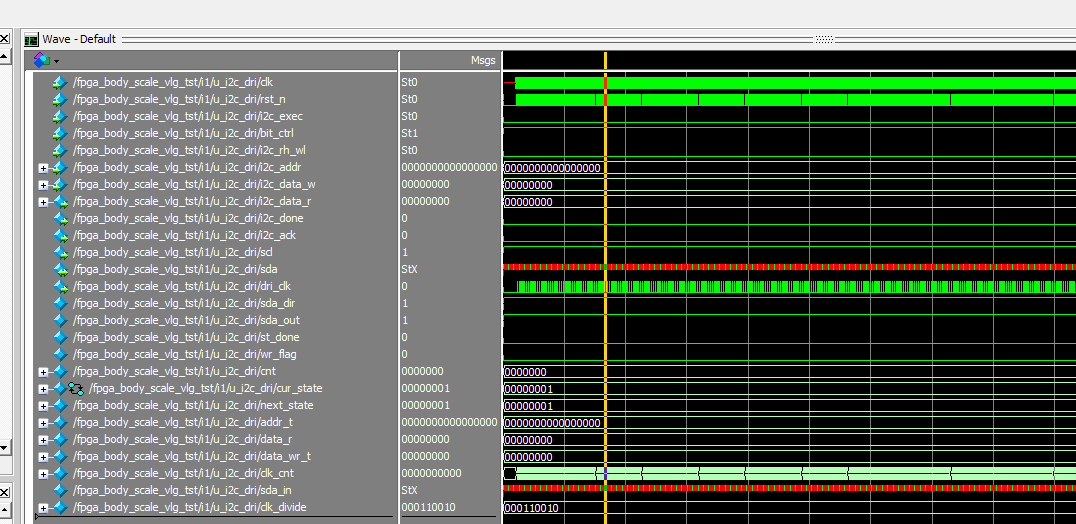

i2c_dri模块

Keypad模块

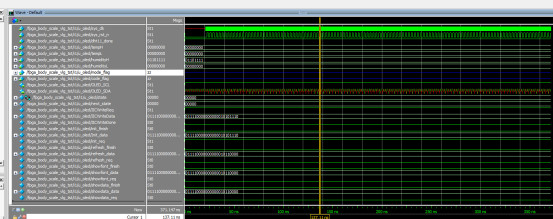

Oled模块

pLL模块

部分代码展示:

module fpga_body_scale(
inputsys_clk_1,
inputkey,
outputoled_scl,
inoutoled_sda,
inputhx711_out,
outputpd_clk,
   output           eeprom_scl,
   inout          eeprom_sda,
outputregled,
outputreg[1:0]yu_out,
input   [3:0] key_row  ,
output[3:0] key_col
);
parameter    SLAVE_ADDR = 7'b1010000    ; //器件地址(SLAVE_ADDR)
parameter    BIT_CTRL   = 1'b1          ; //字地址位控制参数(16b/8b)
parameter    CLK_FREQ   = 26'd50_000; //i2c_dri模块的驱动时钟频率(CLK_FREQ)
parameter    I2C_FREQ   = 18'd250   ; //I2C的SCL时钟频率
reg[3:0]code[2:0];
reg[3:0]yuzhi[2:0];
reg[2:0]code_num;
wire  dht11_done;
wire[7:0]  tempH;
wire[15:0]  tempL;
wire[7:0]  humidityH;
wire[7:0]  humidityL;
wire[3:0]key_value;//按键值
wirekey_flag;//按键按下的标志位
wire           dri_clk   ; //I2C操作时钟
wire           i2c_exec  ; //I2C触发控制
wire   [15:0]  i2c_addr  ; //I2C操作地址
wire   [ 7:0]  i2c_data_w; //I2C写入的数据
wire           i2c_done  ; //I2C操作结束标志
wire           i2c_ack   ; //I2C应答标志 0:应答 1:未应答
wire           i2c_rh_wl ; //I2C读写控制
wire   [ 7:0]  i2c_data_r; //I2C读出的数据
wire           rw_done   ; //E2PROM读写测试完成
wire   [ 7:0]  rw_result ;
wire  [23:0]  weight;
wirelocked;
wiresys_clk;
regsys_rst_n;
reg [3:0]rst_cnt;
assign  dht11_done = 1'b1;
assign  tempH = 8'd73;
assign  tempL = weight[7:0]/((yuzhi[0]*100 + yuzhi[1]*10 + yuzhi[2])*(yuzhi[0]*100 + yuzhi[1]*10 + yuzhi[2])/10000);
assign  humidityH = 8'd178;
always @(posedge sys_clk_1 ) begin
   if(locked == 1'b0)
      rst_cnt  <= 4'd0;
   else if(key == 1'b0)
      rst_cnt  <= 4'd0;
   else if(rst_cnt==4'd10)
      rst_cnt  <= 4'd10;
   else
      rst_cnt  <= rst_cnt + 1'b1;
end
always @ (posedge sys_clk_1)begin
   if(rst_cnt<4'd10)
       sys_rst_n <= 1'b0;
   else
       sys_rst_n <= 1'b1;
end
