TLV5638芯片AB两个通道没有同时输出

薛定谔的bug~

785人浏览 · 2024-05-22 21:43:13

薛定谔的bug~ · 2024-05-22 21:43:13 发布

TLV5638芯片AB两个通道没有同时输出

问题

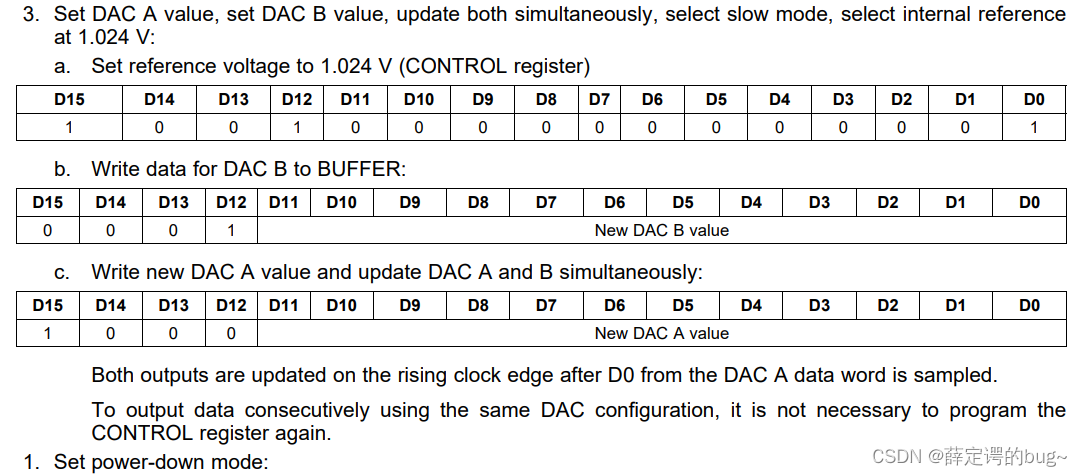

在调试TLV5638芯片时，参考手册例子配置芯片，手册如下图所示，AB两通道不能同时更新，只有一个通道更新。
在这里插入图片描述

定位

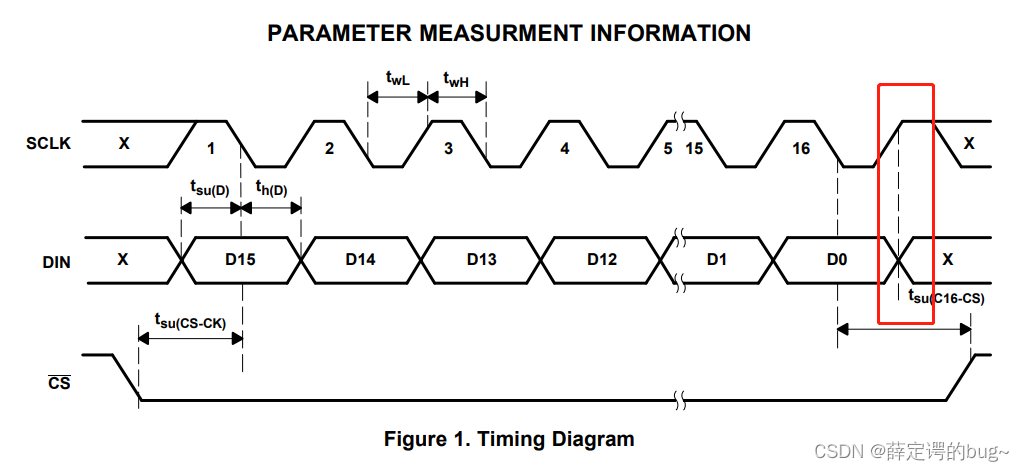

在D0在SCLK下降沿被采样后，还需要一个SCLK的上升沿以更新输出，通过仿真发现，SPI波形最后少了一个SCLK上升沿。因此只有前一个被写的通道数据有更新，另一个通道的数据未更新。
! 在这里插入图片描述

解决办法

第二个步骤和第三个步骤都写两遍。如下图所示。
在这里插入图片描述
