Ⅰ. Abstract

● 主要理论贡献： 提出了一个简单的视觉表征对比学习框架 —— SimCLR。【后面将深剖它】

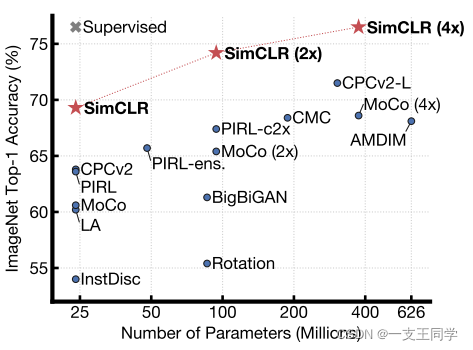

● 实验结果：SimCLR v1 能够在 ImageNet 上优于以前的自监督和半监督学习方法。【如下图所示】根据 SimCLR 学习的自监督表示法训练的线性分类器达到 76.5% 的 top-1 精度，这比以前的最先进水平相对提高了 7%，与有监督的 ResNet-50 的性能接近。当仅对 1% 的标签进行微调时，我们达到 85.8% 的 top-5 精度，与 AlexNet 相比需要更少的标签(前者所需数量是后者的1/100)。

---

Ⅱ. Introduction

● Introduction(前言) 是 Abstract(摘要) 的一个扩展。

● 在这篇论文中，他们介绍了一个简单的视觉表征对比学习框架 —— SimCLR，它的结构简单，不需要特殊结构和『存储库(memory bank)』。

● 为了让我们理解是什么促成了良好的『对比表征学习( contrastive representation learning)』，他们系统地研究了该框架的主要组成部分，并展示出以下情况：
  ① 多个『数据增强(data augmentation)』操作对于产生有效的『表征(Representations)』起着重要作用。此外与有监督学习相比，无监督的『对比学习(Contrastive Learnin)』方法能从大型的『数据增强(data augmentation)』中收益更大。

  ② 通过在『表征(Representations)』和『对比损失(contrastive loss)』之间引入一个可学习的『非线性转换(nonlinear transformation)』，能大幅度的提高了表征学习的质量。

  ③『归一化(normalization)』的引入和适当调整的温度参数 $\tau$ 能有利于基于『对比交叉熵损失(contrastive cross entropy loss)』的『对比学习(Contrastive Learnin)』。

  ④ 与监督学习相比，『对比学习(Contrastive Learnin)』能从 “大批量和大训练” 收益更多。

---

Ⅲ. Method

3.1 模型训练框架——对比学习框架[The Contrastive Learning Framework]

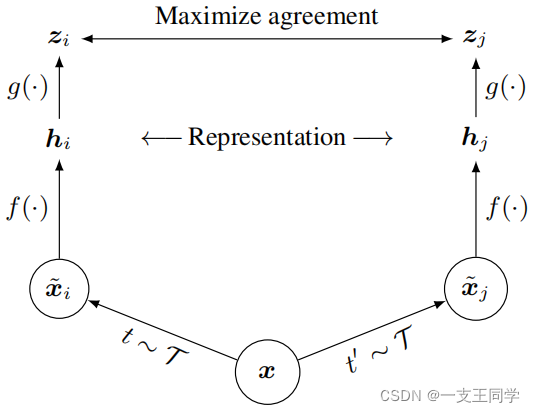

● SimCLR 通过在『隐藏空间(latent space)』中进行『对比损失(contrastive loss)』，使相同数据样本的不同增强视图之间的一致性最大化，从而学习『表征(representations)』。【它的演示图如下】

◆ 说明：【SimCLR 包含以下 4 个主要成分】
  ① 一个随机数据增强模块：它能随机地变换给定的数据实例 $x$，使同一个例子产生两个对应的『视图(view)』，分别用 ${\tilde{x}}_i$ 和 ${\tilde{x}}_j$ 表示，我们认为这是一对『正样本对(positive pair)』。在这项工作中，他们依次采用了三种简单的数据增强手段：『随机剪裁(Random Crop)』然后调整回原始大小、『随机颜色失真(Random Color Distortion)』以及『高斯模糊(Gaussian Blur)』。

  ② 基础编码器$f(\cdot )$：它是一个神经网络。它从增强后的数据样例中提取『表征向量(representation vectors)』。他们说 SimCLR 框架允许在不受限制的情况下可以选择各种(神经)网络架构。他们采用的是常用的 ResNet。上图中的 $h_i$ 和 $h_j$ 就是 ${\tilde{x}}_i$ 和 ${\tilde{x}}_j$ 分别经过 $f(\cdot )$ 运算后得到的『表征(Representation)』。也就是说：$h_i=f({\tilde{x}}_i)=ResNet({\tilde{x}}_i)$，其中 $h_i\in {\mathbb{R}}^d$ 是『平均池化层(average pooling layer)』之后的输出

  ③ 投影头$g(\cdot )$：它是一个小型的神经网络。它能将『表征(Representation)』映射到『对比损失(contrastive loss)』的空间。我们使用一个具有单层隐藏层的 MLP 来获得：$z_i=g(h_i)=W^{(2)}\sigma (W^{(1)}{h}_i)$，其中 $\sigma$ 是非线性的 ReLU。且他们在实验中发现，$z_i$ 比 $h_i$ 从『对比损失(contrastive loss)』中获益更多。

  ④ 对比损失函数：即一个专门为『对比预测任务(contrastive prediction task)』定义的对比损失函数，他能在给定一个包括一对『正例对(positive pair)』时，比如包含 ${\tilde{x}}_i$ 和 ${\tilde{x}}_j$ 的集合 { x ~ k } \{ \tilde{x}_k \} {x~k​}，它的最终目标是：在给定 ${\tilde{x}}_i$ 的情况下，尽可能地识别出 ${\tilde{x}}_j$， { x ~ k } k ≠ i \{ \tilde{x}_k \}_{k≠i} {x~k​}k​=i​。

● 他们随机抽取了 $N$ 个小样本，并定义了基于该『小批量(minibatch)』样本(即${\tilde{x}}_i$)生成的增强样本对(即${\tilde{h}}_i$)的『对比预测任务(contrastive prediction task)』，得到 $2N$ 个『数据点集(data points)』。他们并没有明确列举负例，相反，他们另外用也在该『小批量(minibatch)』中的 $2(N-1)$ 个增强样本来作为负例。（比如说，若 $N=3$，假设这 3 个小样本分别是$x、y、z$”，那么它们一起经过 “两路的” 数据增强，将会分别得到两个集合 { x i 、 y i 、 z i } \{ {x}_i、{y}_i、{z}_i \} {xi​、yi​、zi​} 和 { x j 、 y j 、 z j } \{ {x}_j、{y}_j、{z}_j \} {xj​、yj​、zj​}，这两个集合由分别经过 “各自那条路的$f(\cdot )$”，得到 { h x i 、 h x i 、 h z i } \{ {hx}_i、{hx}_i、{hz}_i \} {hxi​、hxi​、hzi​} 和 { h x j 、 h y j 、 h z j } \{ {hx}_j、{hy}_j、{hz}_j \} {hxj​、hyj​、hzj​}，注意我写 “$hx$” 表达的意思是来自于 $x$ 的表征 $h$。 然后对于 “${hx}_i$ 和 ${hx}_j$” 来说，它两个就是『正例对(positive pair)』，而其余的 “${hy}_i$、${hy}_j$、${hz}_i$、${hz}_j$” 就是『负例对(negative pair)』）

● 他们定义了一个『余弦相似度函数(cosine similarity)』：$$sim(u,v)=(u^{T}v)/(||u||||v||)$$

● 那么对于一对『正例对(positive pair)』$(i,j)$ 的损失函数定义为：$${\ell }_{i,j}=-log\frac{exp(sim(z_i),z_j)/\tau }{{\sum }_{k=1}^{2N}exp(sim(z_i,z_k)/\tau )}，其中k\ne i且k=i的情况只有一个$$
◆ 公式说明：$\tau$ 是一个『温度参数(temperature parameter)』

● 最后，他们再定义一个『归一化温度尺度交叉熵损失函数(the normalized temperature-scaled cross entropy loss)』，简称 NT-Xent：$$\mathcal{L}=\frac{1}{N}\sum _{k=1}^N[\ell (2k-1,2k)+\ell (2k,2k-1)]$$
◆ 公式说明：“$2k-1$” 和 “$2k$” 可以理解为 “奇数的样本图片” 和 “偶数的样本图片”。

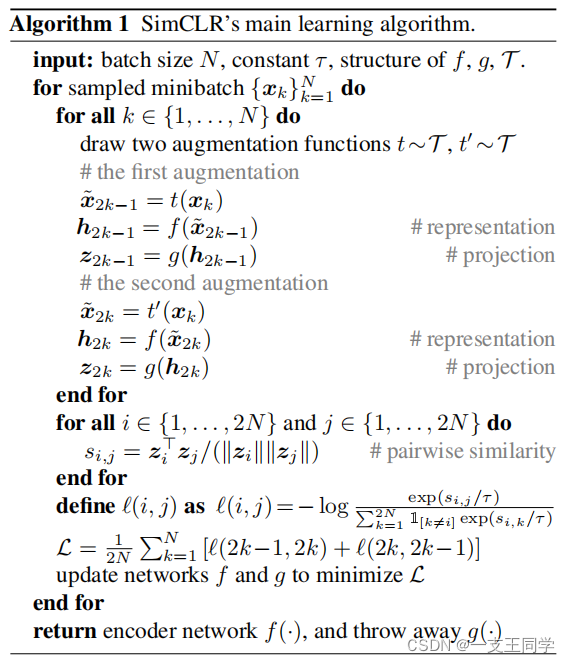

● 整个算法的流程如下：【伪代码】

◆ 说明：
  ① 上图中的 $t$ 即是『数据增强(data augmentation)』操作。
  ② 它是通过什么方式使得 “update networks $f$ and $g$ to minimize $\mathcal{L}$” 的呢？答案是『分层自适应速率缩放(Layer-wise Adaptive Rate Scaling)』，简称 “LARS算法”。
  ③ 在最后一行我们可以看出，整个算法最终训练出来并 return 的是 “基础编码器$f(\cdot )$”，而不需要 “投影头$g(\cdot )$”。这个 “基础编码器$f(\cdot )$” 就能做别的『迁移学习(transfer learning)』，进行相应的『下游任务(Downstream tasks)』。

3.2 模型训练方法——大批量训练[Training with Large Batch Size]

● 为了简单起见，他们没有使用『存储库(memory bank)』来训练模型，代替的是将训练批量的大小 $N$ 从 256 更改为 8192。这就能从两个『增强视图(augmentation views)』中为每个『正例对(positive pair)』提供 16382 个负例（16382 = 2 × 8192 - 2）

● 他们使用云 TPU 训练，根据批量大小使用了 32 到 128 个内核。（当批量大小为 4096，且设置为 100 次迭代时，使用 128 个 TPU v3 核，训练他们的 ResNet-50 需要 1.5 小时）

● Global BN：全局批量归一化，全称为 Global Batch Normalization。在具有数据并行性的分布式训练中，BN 均值和方差通常在每个设备上进行局部聚合（这是不好的现象）。在他们的对比学习中，由于『正例对(positive pair)』是在同一个设备中计算的。因此该模型可以在不需要提升『表征(Representations)』的质量的情况下，利用局部信息的 “全局共享” 来提高预测精度。他们通过在训练期间汇总所有设备的 BN 均值和方差来解决这个问题。其他方法包括：在设备之间对数据示例进行『洗牌(shuffle)』，或用『层归一化(Layer norm)』代替『批量归一化(BN)』。

3.3 模型评价方法——评价方案[Evaluation Protocol]

● 他们的结果大部分来至于对 ImageNet 的 ILSVRC-2012 数据集的训练和测试。还有一些额外的预训练来自于 CIFAR-10 数据集。

● 他们还用『预训练模型(Pre-trained Models)』测试了『迁移学习(transfer learning)』后的效果。为了评估学习到的『表征(representations)』，它们遵循『线性评估协议(Linear evaluation protocol)』，其中『线性分类器(Linear classifier)』在冻结的『基础网络(base network)』上进行训练，用测试准确率来反映『表征(representations)』的效果。除了线性评估之外，他们和『半监督学习(semi-supervised)』进行了比较。

● 在这里，他们最后提到了他们训练 SimCLR 时的默认设置：
  ① 三种简单的数据增强手段：『随机剪裁(Random Crop)』然后调整回原始大小、『随机颜色失真(Random Color Distortion)』以及『高斯模糊(Gaussian Blur)』。
  ② 基础编码器$f(\cdot )$ ：它用的是 ResNet-50。
  ③ 投影头$g(\cdot )$：一个 2 层的 『多层感知机(Multilayer Perceptron，简称 MLP)』 。它能将『表征(representations)』投射到 128 维的『隐藏空间(latent space)』。
  ④ 对比损失函数：他们使用由 LARS 来优化的 NT-Xent。
  ⑤ 学习速率：为 4.8（= 0.3 × 4096 / 256 → 注意这里的 4096 是『批量的大小(BatchSize)』）。
  ⑥ 权重衰减率：10^-6。
  ⑦ 训练机制：100 次迭代，每次迭代训练包含 4096 张图片的『批(Batch)』。
  ⑧ 其他说明：此外，他们还在前 10 个阶段使用『线性预热( linear warmup)』，并在不重启的情况下使用『余弦衰减方案(cosine decay schedule)』来衰减学习速率。

---

Ⅳ. Experiments

4.1 实验结果①——好的“数据增强组合”对学习好的表征很重要[Composition of data augmentation operations is crucial for learning good representations]

● 为了理解单个『数据增强(data augmentation)』的效果和组合『数据增强(data augmentation)』的效果，他们研究了单独或成对增强时框架的性能。

● 他们总是首先随机裁剪图像，并将它们调整到相同的分辨率，然后只将这个 “目标变换” 应用到 SimCLR 框架的一个分支，而将另一个分支作为标识，即$t(x_i)=x_i$。（也就是说，假如现在有一张图片 $x$，它会经过 “随机剪裁+重调大小”，然后得到 $x_1$ 和 $x_2$，其中 SimCLR 会把 $x_1$ 作为 $x_i$，而另一个 $x_2$ 还要经过其他 “数据增强” 才能成为 $x_j$）

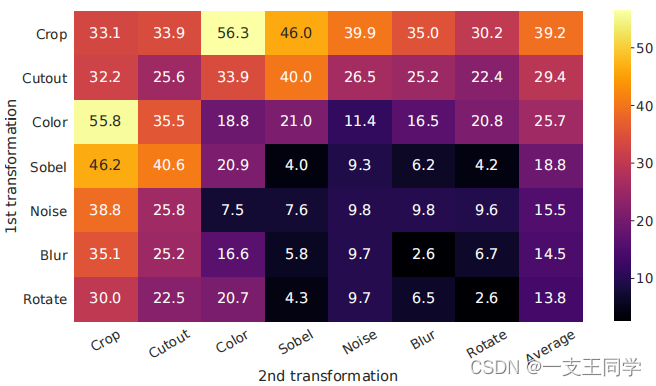

◆ 对上图的说明：该图显示了单个和组合 “数据增强” 下的线性评估结果。对角线项对应于单个变换，而非对角线项对应于两个变换(注意有先后顺序，竖轴先，横轴后)的组合。最后一列单独的 “温标图” 反映了这一行的平均值。

● 对于上图来说，他们再论文中提到：没有哪个单一的变换能够有效地学习良好的『表征(representations)』，即使该模型几乎可以完美地识别对比任务中的『正例对(positive pair)』。在组合变换中，『对比预测任务(contrastive prediction task)』变得更加困难(指在编写代码、复杂度等方面)，但『表征(representations)』的质量显著提高。

● 最后他们发现一个具有突出效果的“组件增强”：『随机裁剪(random cropping)』和『随机颜色失真(random color distortion)』。

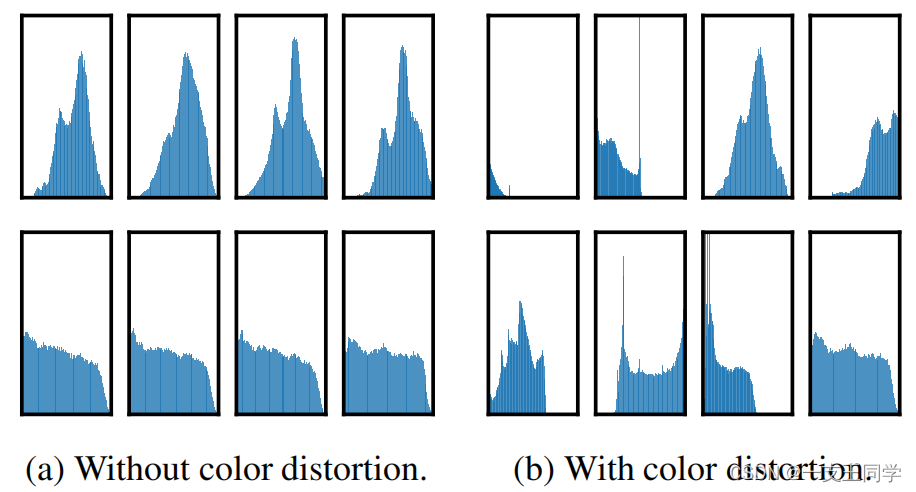

◆ 对上图的说明：(a) 第一行对应假设是一张图片 $x$ 的 4 个通道，(b) 第一行也对应 $x$ 的 4 个通道。越窄的话，说明效果越好。

● 他们推测，当只使用『随机裁剪(random cropping)』作为『数据增强(data augmentation)』时，有一个严重的问题存在：图像中的大多数斑块都具有相似的颜色分布，导致对比预测任务效果不佳。而神经网络可以利用『随机颜色失真(random color distortion)』这一捷径来解决这个问题。

4.2 实验结果②——“对比学习”需要有比“监督学习”更丰富的数据增强[Contrastive learning needs stronger data augmentation than supervised learning]

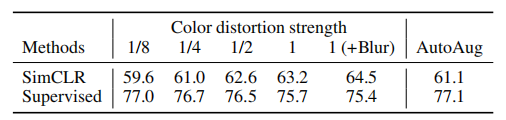

● 为了进一步证明『颜色失真(color distortion)』的重要性，他们调整了『颜色失真(color distortion)』的强度，并测出如下 “Top-1 准确率表”。

◆ 对上表的说明：更强的『颜色失真(color distortion)』极大地提高了无监督学习模型的线性评价。同时他们也使用『自动增强(AutoAugment)』来测试，发现并不比 “简单的裁剪+(更强)颜色失真” 好。

● 当使用相同的增强集训练有监督学习模型时，可以观察到更强的『颜色失真(color distortion)』反而会损害其性能。因此，与有监督学习相比，无监督对比学习能从更强的『颜色失真(color distortion)』中获益。

● 尽管之前的研究称『数据增强(data augmentation)』有助于『自监督学习(self-supervised learning)』，但通过他们团队的实验证明：对于『有监督学习(Supervised learning)』而言不产生准确性益处的『数据增强(data augmentation)』，仍然可以在很大程度上帮助『对比学习(contrastive learning)』。

4.3 实验结果③——具有更大模型的无监督对比学习更有效[Unsupervised contrastive learning benefits (more) from bigger models]

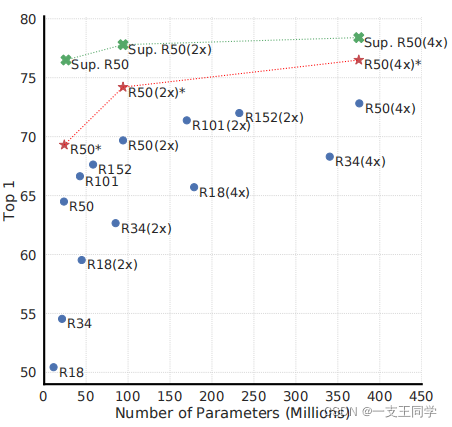

◆ 对上图的说明：随着模型尺寸的增加，有监督模型和在无监督模型上训练的『线性分类器(linear classifiers)』之间的差距缩小，这表明无监督学习比监督模型能从更大的模型中获益更多。

4.4 实验结果④——非线性的“投影头”提高了“前一层”的表征质量[A nonlinear projection head improves the representation quality of the layer before it]

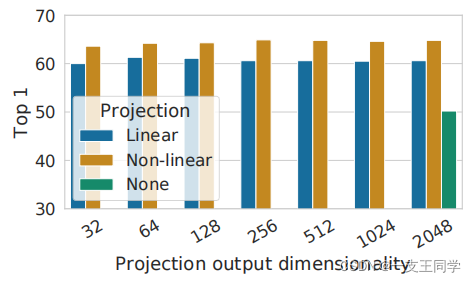

◆ 对上图的说明：【该图显示了对 “投影头$g(\cdot )$” 使用三种不同架构的『线性评估(linear evaluation)』结果】
  ① 恒等映射（即上图中的 None）
  ② 线性投影（即上图中的 Linear）
  ③ 具有一个额外隐藏层的默认非线性投影（包含 ReLu 激活函数）

● 由上图可以观察到，当使用 “投影头$g(\cdot )$” 时，无论输出量如何，都可以观察到类似的结果：非线性投影比线性投影好(+3%)，比无投影好得多(>10%)。

● 另外，他们还另外发现，即使使用了非线性投影，投影头之前的层产生的“表征 $h$” 仍然比之后的层 $z=g(h)$ 好得多(>10%)，这表明 “投影头$g(\cdot )$” 之前的隐藏层比之后的层有更好的『表征(representations)』。他们推测其原因是：之所以在非线性投影之前使用表征的重要原因，来自于对比损失导致的信息损失。$g$ 可能删除了对下游任务有用的信息，例如样例的颜色或方向。通过利用非线性变换 $g(\cdot )$，可以不破坏 $h$，这样就可以在 $h$ 中形成和保持更多(有用)的信息。

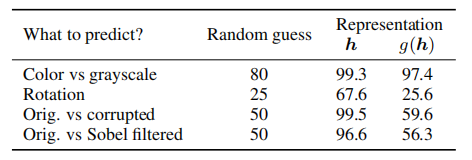

● 为了验证这一假设，他们还进行了实验，使用 $h$ 或 $g(\cdot )$ 来学会预测在预训练期间应用的 “transformation(即经过图像增强后的样例)” 。他们假设 $g(h)=W^{(2)}\sigma (W^{(1)}h)$ 且具有相同的输入和输出维度(即2048)，结果如下：

◆ 对上表的说明：在不同『表征(representations)』上训练额外的 MLP 来预测被采用的 “transformation(即经过图像增强后的样例)” 的准确性。可以 $h$ 那边的准确率更高，所以 $h$ 包含关于 “被采用的 transformation(即经过图像增强后的样例)” 的更多信息，而 $g(h)$ 丢失了其信息。

4.5 实验结果⑤——温度可调的归一化交叉熵损失比其他方法效果更好[Normalized cross entropy loss with adjustable temperature works better than alternatives]

● 他们将 NT-Xent 损失与其他常用的对比损失函数进行比较，如著名的 “logistic loss” 和 “margin loss” 等。其结果还是 NT-Xent 更好。

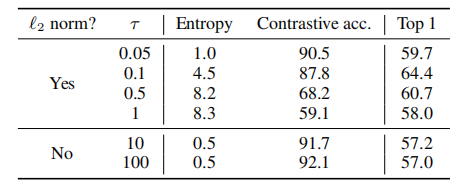

● 接下来，我们测试 “对 ${\ell }_2$ 进行『归一化(normalization)』” 和 “温度参数$\tau$” 的重要性。如下图所示：

◆ 对上表的说明：如果不进行标准化和适当的温度缩放，性能会显著降低。在没有 “对 ${\ell }_2$ 进行『归一化(normalization)』” 的情况下，对比任务的准确率较高，但在线性评价下 Top-1 结果较差。

4.6 实验结果⑥——对比学习能从大批量和长时间的训练中获益(更多)[Contrastive learning benefits (more) from larger batch sizes and longer training]

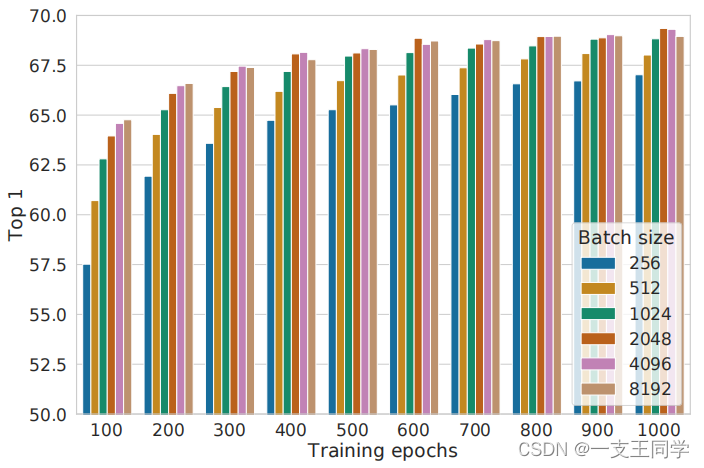

● 下图显示出：当模型针对不同数量的『迭代(epochs)』进行训练时，『批量大小(batch size)』对其的影响。他们发现，当迭代次数较少(例如 100 次)时，较大的批量比较小的批量具有显著优势。随着训练次数/时间的增加，不同『批量大小(batch size)』之间的差距将减小或消失（前提是每批都被随机重新取样）。与有监督学习相比，在对比学习中，更大的『批量大小(batch size)』提供了更多且更高比例的负例，这提升了效果。

---

Ⅴ. Comparison with State-of-the-art | Related Work

● 论文中这两个模块主要做了 “其他测验结果” 和 “引用别人的话”，但我实在写不动了，感觉没前面写的那些重要，就略了哈。

---

Ⅵ. Discussion and Conclusion

● 在论文中，作者就重新总结了他们做的工作，这里我就不写了，写一点关于写完这篇《SimCLR v1 文献研究》的 “写后感”

● 一开始我也是很抵触直接看这种，全英文论文的，啊…头巨疼，然后就去查知乎、查CSDN、查gitHub，先去看那种通俗易懂(插画多一点的)综述，先把 SimCLR v1 的核心内容理解了。然后就看深一点的东西，但我感觉这网上写得啊，参差不齐，好得好到拍案叫绝，差得就不说了。但是哈！最终，我发现，真的，原论文，原滋原味的，讲得才是最清楚的！！！！

---
