本次电赛C题的任务是制作一个有源二分频功放，具体看一下任务书。

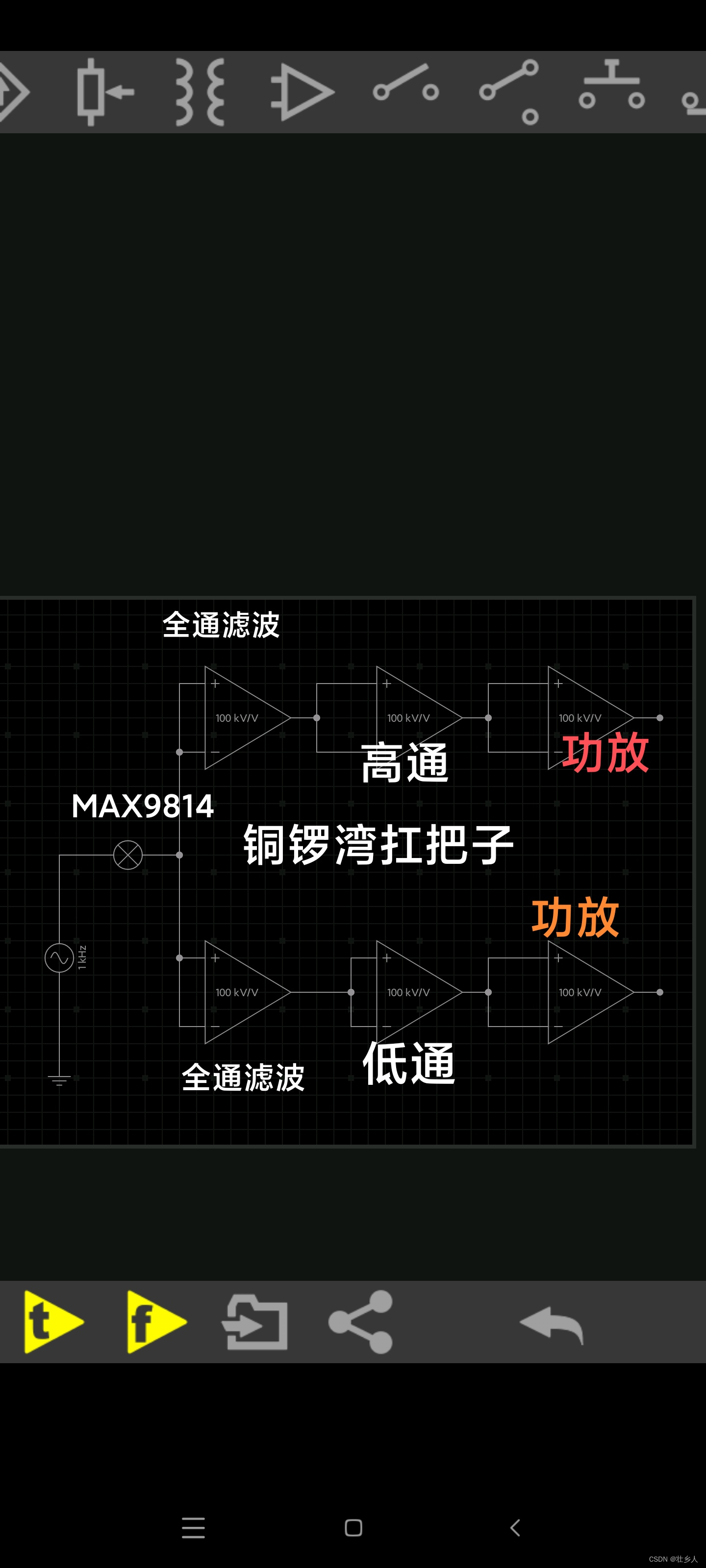

看了一下相比其它几题都简单，于是花了一个小时搭建了如下电路。

    信号源经过自动增益控制控制后分别进行高通和低通滤波，在前面插入全通滤波器是为了方便调节输出之间的相位差，功放可以随便找D类的，或者集成的AB类的。

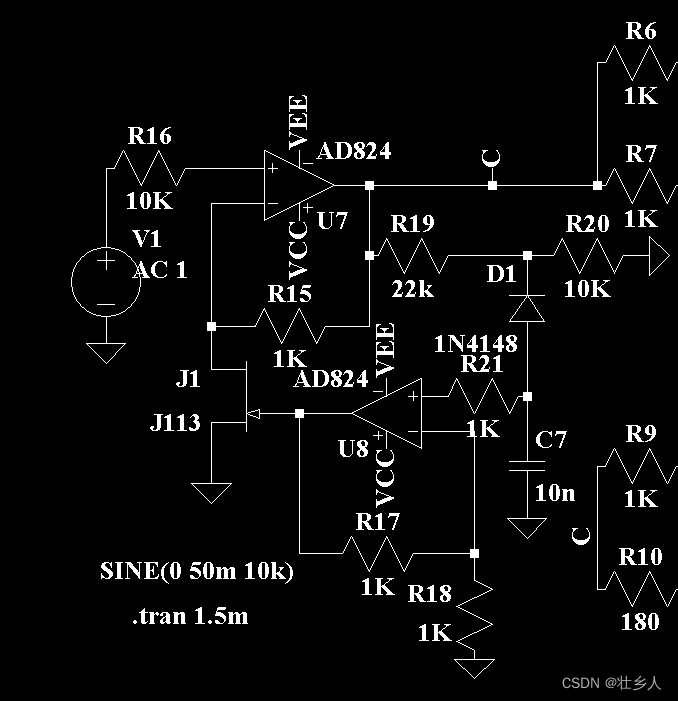

     自动增益控制电路，懒人可以用麦克风AGC电路MAX9814，AD603或者AD8367可以，HiFi佬可以用JFET加运放反馈，或者用砷化镓双栅MOS来做。高低通可以用SK型的滤波器或者可变状态滤波器。下面是JFET配合运放做的AGC自动增益控制电路。

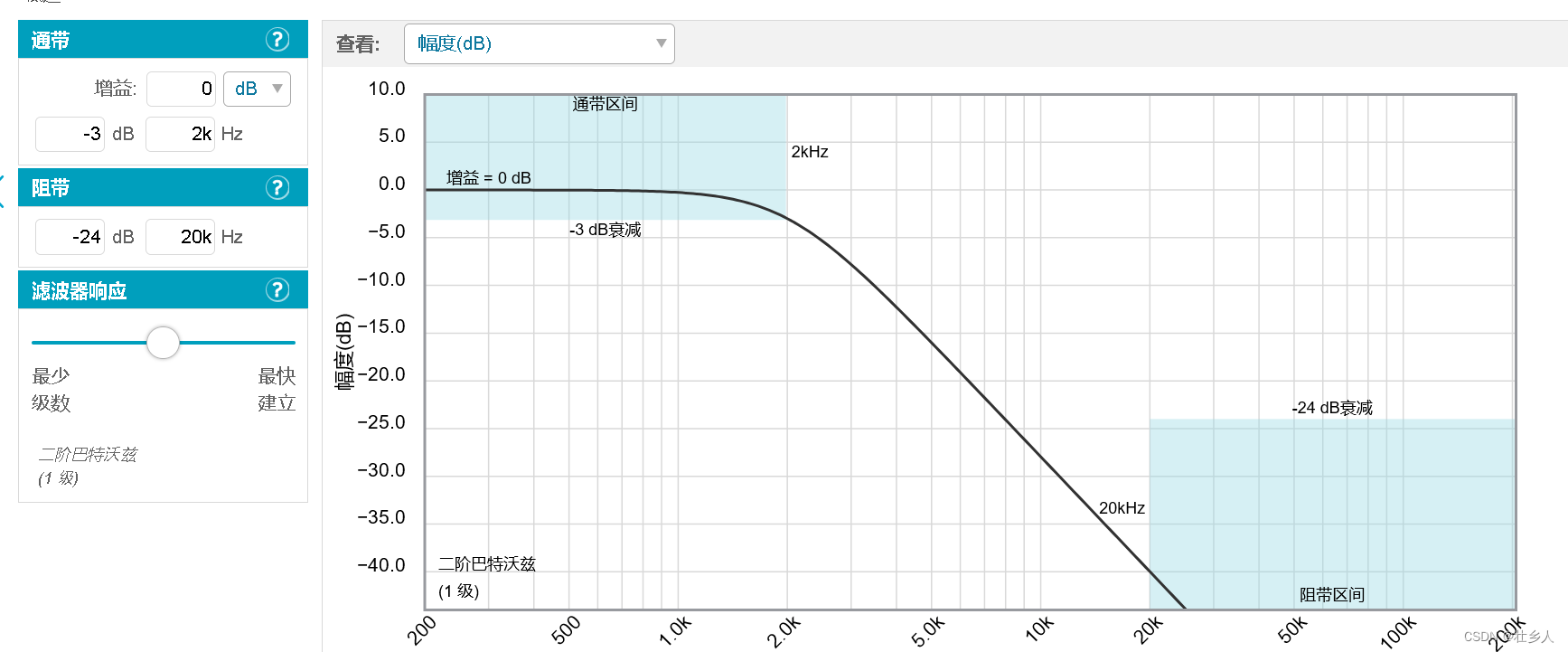

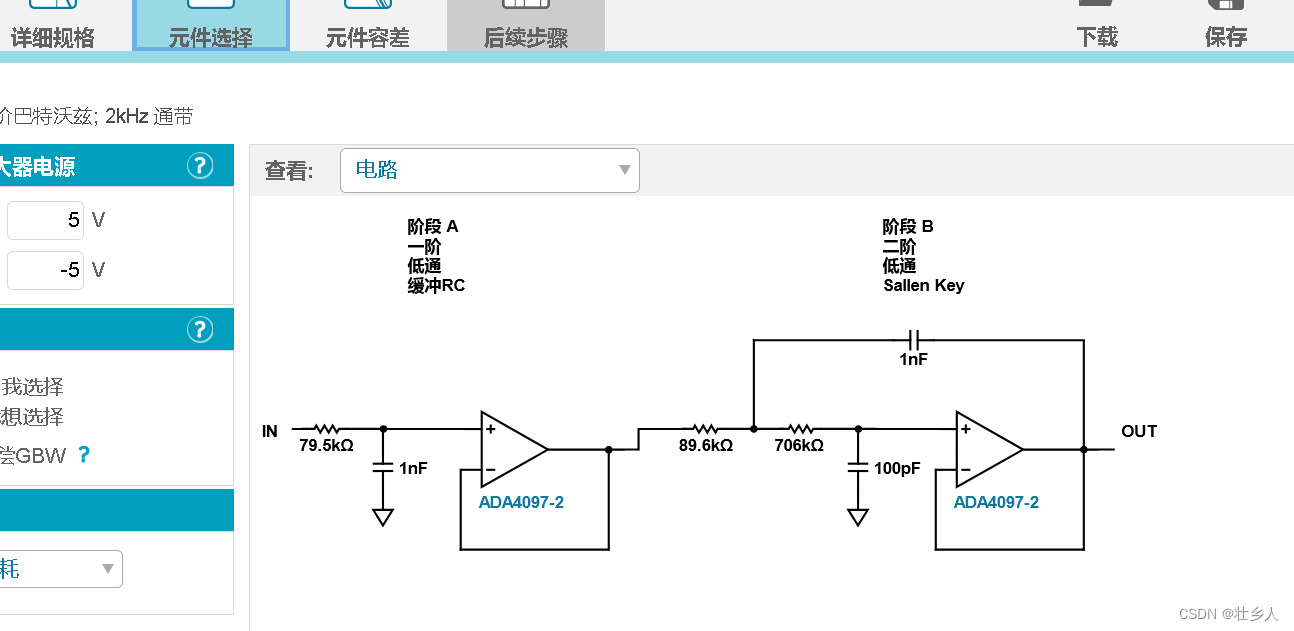

高通和低通滤波器可以使用S-K型的巴特沃斯滤波器，也可以使用可变状态滤波器。滤波器设计如果嫌麻烦可以使用滤波器向导，如下图。

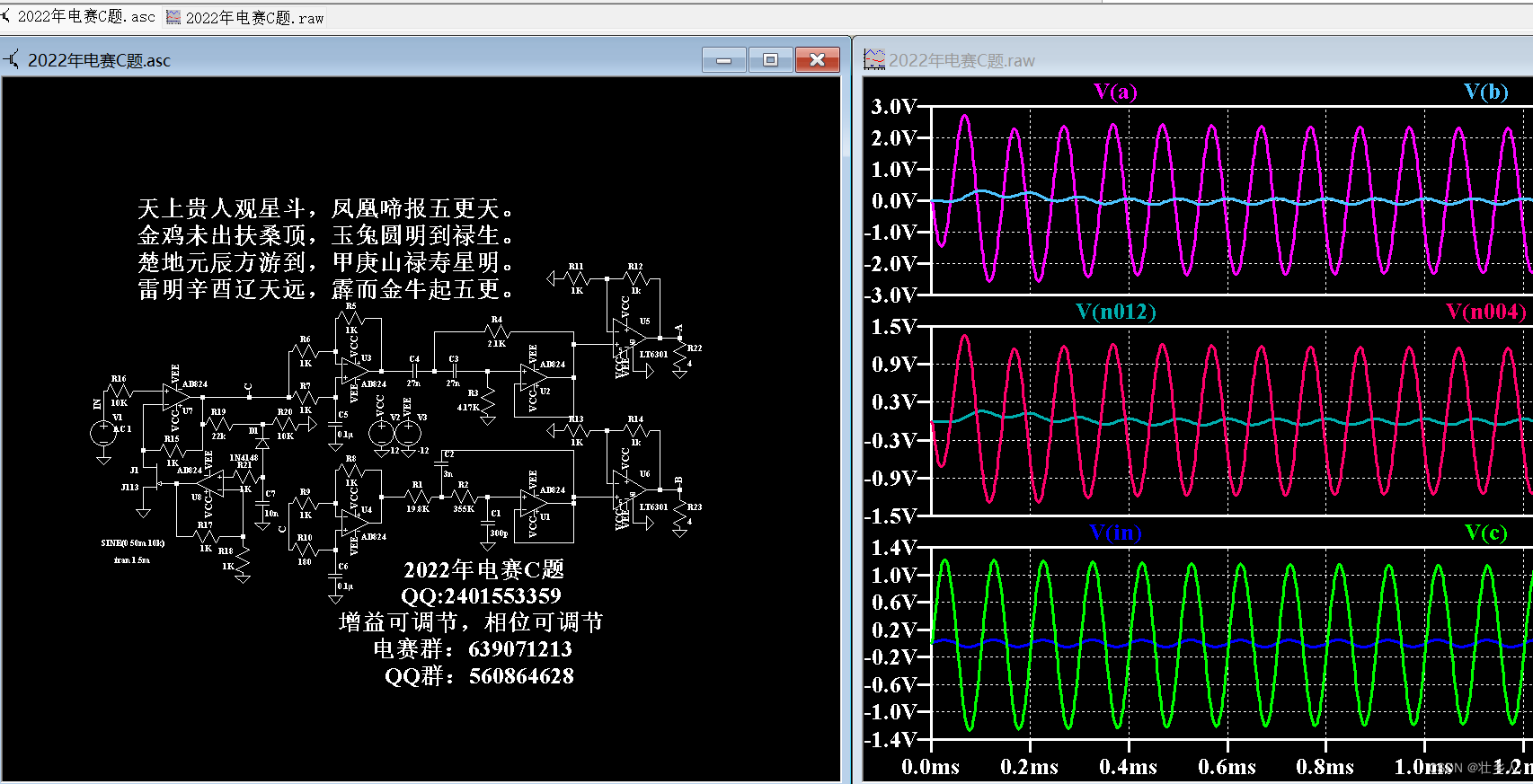

最后加个功放就行，来看看仿真结果

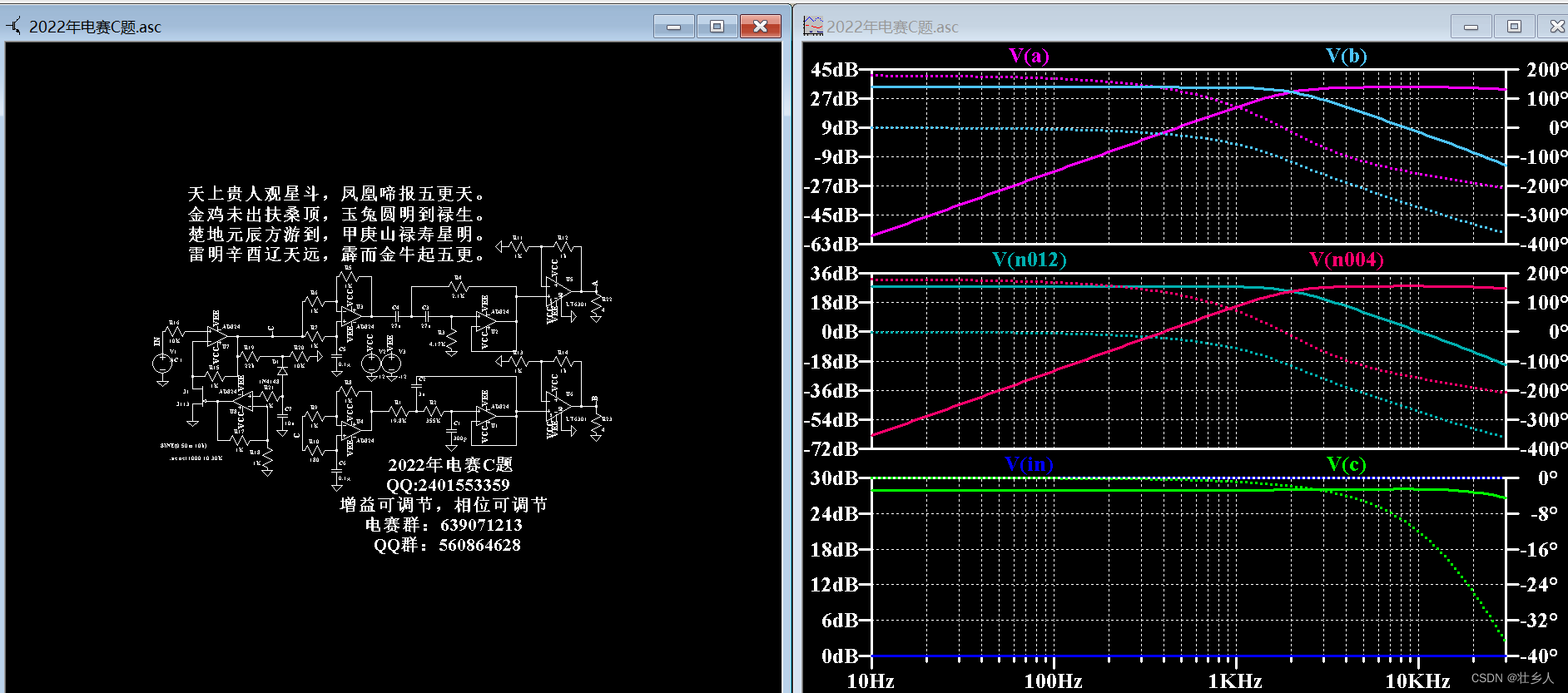

滤波器中心点在2KHz附近。
