介绍脉冲编码调制：采样、量化、编码的概念和具体过程

脉冲编码调制概念

脉冲编码调制技术：将模拟信号转化为数字信号的过程，（虽然是实际上是解调操作）
在这里插入图片描述

在PCM将模拟数字转化为数字信号的过程中，分为采样、量化、编码三个步骤

一、采样

在这里插入图片描述
根据尼奎斯特采样定理，在采样过程中，使用两倍模拟信号的最高频率。保证采样过程的可靠性。

二、量化

结合码元种类数,实际上量化就是取得码元种类数，将不同的电平进行分布

三、编码

在这里插入图片描述

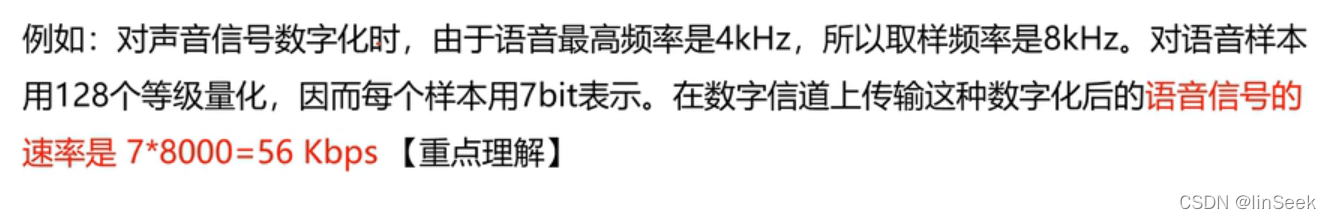

例：语音采样

在这里插入图片描述

语音速率是：位数 * 取样频率 => log₂128 * 8KHZ = 56Kbps。

整点题目：

在这里插入图片描述

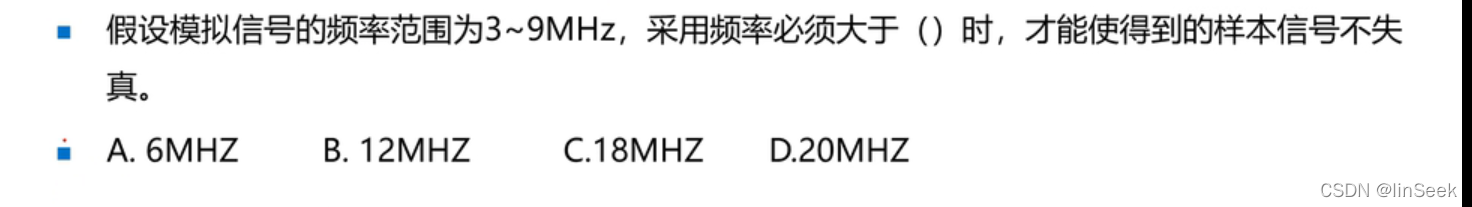

取最大频率的两倍，选择C

在这里插入图片描述

解法：信道速率 = 位数 * 频率，采样周期为 125us，根据公式 f = 1/T >= 2f_max，代入得出8000，量化后128个等级，得出 N = 7 ，可以得出频率为 8K * 7 = 56K

在这里插入图片描述

解法：f = 1/T = 8000, 种类为256，故，n位数为8，速率为：位数 * 频率 = 64Kb/s
