随着现在各种数据分辨率的增长，应用对数据量的要求越来越高，图像分辨率从以前的720p到现在普遍的4K，甚至8K，网络带宽也从100M，到1000M，10G，以至于现在的100G。最近狼哥应朋友要求，调了个100G的网络，和大家分享下。
   此次的100G网络是在xilinx平台，基于AMD UltraScale+ ™ 器件集成的 100G 以太网 IP 子系统来实现的，它提供高性能、低延迟的 100 Gb/s 以太网端口，支持广泛的用户定制和统计数据收集。专用模块提供 100G 以太网 MAC 和 RS-FEC 逻辑，并支持 IEEE 1588-2008 硬件时间戳。100G 以太网 IP 内核提供以下配置：（CAUI-10） 10x10.3125G、（CAUI-4） 4x25.78125G、（100GAUI-2） 2x53.125G 和 （100GAUI-4） 4x26.5625G。内核可在运行时在 CAUI-4 和 CAUI-10 模式之间切换。100G 以太网 IP 内核按照 IEEE 标准 802.3-2012 规范设计。

该核的功能特性总结如下：
• IEEE 1588-2008 [参照 1] 单步和双步硬件时间戳，具备透明时钟和普通时钟支持 • 可选发射端 OTN 接口 （在结构逻辑中实现）
• 动态和静态去歪斜支持 • 20 条 PCS 通道 (PCSL)，适用于 100G Ethernet IP 核
• GTY、 GTH 或 GTM 收发器 （用于 UltraScale+ 器件）
• PCS 通道标记成帧和解帧，包括每个 PCS 通道的重排序
• 链路状态和对齐监控报告
• 64B/66B 解码和编码 （遵循 IEEE 802.3-2012 标准第 82 条 中的定义）
• 使用 x58 + x39 + 1 多项式进行扰码和解扰
• 包间隔 (IPG) 插入和删除 （遵循 IEEE 802.3-2012 标准第 82 条 的要求）
• 在发射方向上可执行可选帧校验序列 (FCS) 计算和添加操作
• 可编程包间隔
• 支持自定义前导码
• 在接收方向上可执行 FCS 校验和可选 FCS 移除操作
• 支持 802.3x 和基于优先级的暂停操作
• 用于核的动态重配置的 DRP 接口
• 收集详细统计数据

IP的调用很简单，在IP Catalog中输入100G就能找到它了。

IP的设置如下：

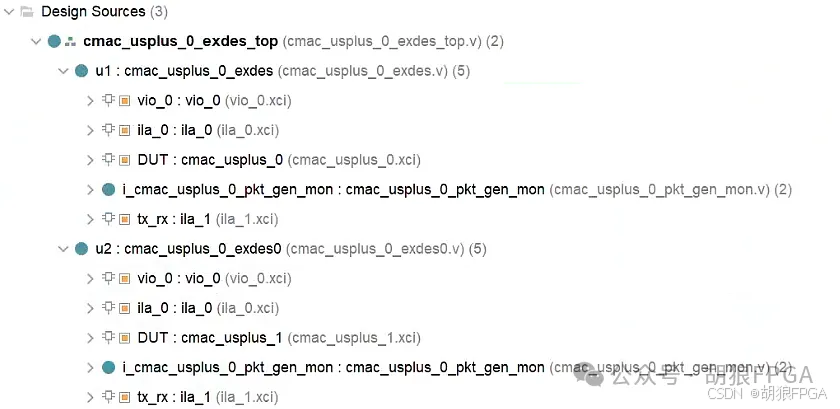

为了测试方便，工程里例化了两个CMAC，在物理链路上对接起来，以测试互联互通，工程结构如下：

物理连接如下：

测试接收端结果如下，发送端发送一段数据，接收端以valid触发，采集接收到的数据：

今天分享就到这里，如果对100G开发有兴趣，看图片水印联系狼哥，和狼哥洽谈合作。
